Brauen mit Gas
Ansteuerung eines Gasbrenners

An dieser Stelle vielen Dank an Fitz, für die Freigabe seiner tollen Umsetzung einer automatisierten Ansteuerung eines Gasbrenners via Funktsteckdosen.

bestehend aus:

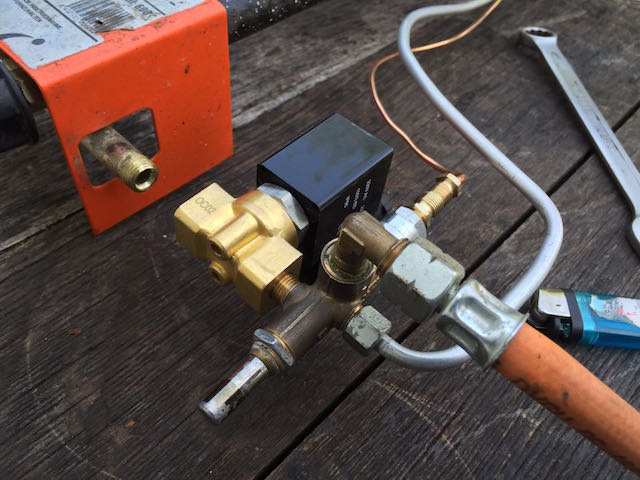

• Magnetventil
• Pilotflamme

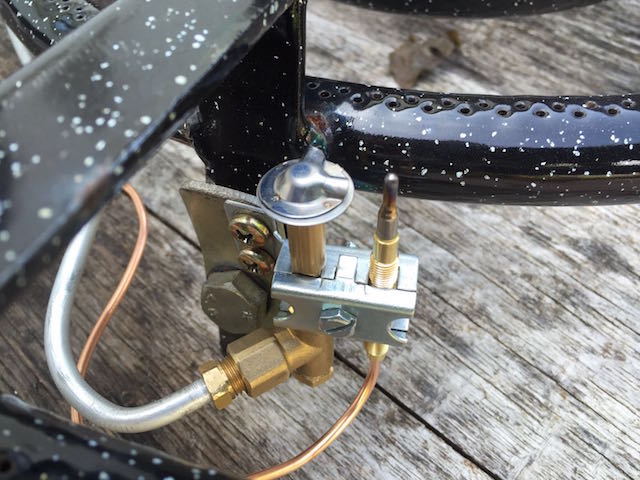

• Flammenwächter (Thermoelement)

Prinzip ist folgendes:
Zum Starten drückt man am Sicherheitsventil einen Knopf der die Gaszufuhr für die Pilotflamme freigibt. Diese wird mit einem Feuerzeug entflammt. Sobald der Flammenwächter warm genug ist hält er die Hauptgaszufuhr offen. Das Magnetventil wird von der Funksteckdose gesteuert und gibt die Gaszufuhr für den Brenner frei. Sollte die Pilotflamme aus irgendeinem Grund nicht mehr brennen, kühlt der Flammenwächter ab und stoppt damit am Sicherheitsventil die Hauptgaszufuhr.

Teileliste

... Beschreibung in Arbeit

Aufbau

... Beschreibung in Arbeit
