der motor drehstrommotor mit getriebe

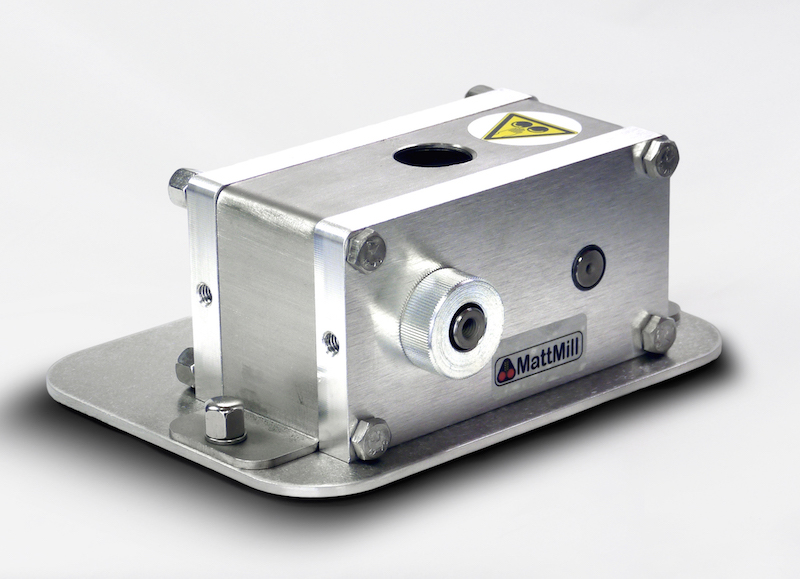

Ich hatte erst mit dem Gedanken gespielt mir den passenden Motor zu meiner Malzmühle -also auch den von MattMill- zu kaufen. Schaut super aus, klein, handlich - alles passt. Aber irgendwie wäre das ja alles zu einfach.

In einer meiner WhatsApp Gruppen bin ich dann auf einen Motor, der für kleines Geld zum Verkauf auf Kleinanzeigen stand, aufmerksam geworden.
In dieser Gruppe wurde auch Tankreds Umsetzung einer Getreidemühle mit Drehstrom-Getriebe-Motor und Frequenzumwandler vorgestellt. Alles sah total cool aus!

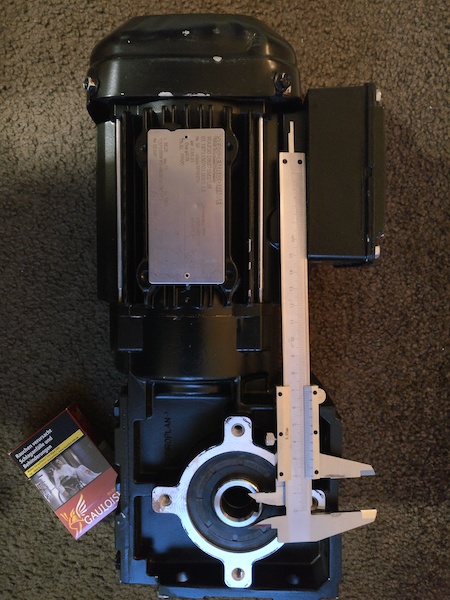

Spontaner Entschluss - den hol ich mir! 30 EUR für so einen tollen Motor da konnte ich nicht wiederstehen. Für den Versand, sollte ich noch 10 EUR drauflegen - da wurde mir erstmals bewusst, dass 13kg (lt. Typenschild) ja schon ein relevantes (Paket-) Gewicht sind. OK, her mit dem Ding. Paket kam und ich muss sagen ich war beeindruckt. Masse ca. 40cm x 20cm x 20cm!
Hui, ein echtes Gerät ...mit Hohlwelle!

Hohlwellenanschluss, brauche also noch ein passende Welle, hier mit Nut!
Erste Überlegung war mir eine fertige, gehärtete 20mm Welle zu kaufen. Mit passender Nut schon sehr schwierig zu finden, also ohne Nut und ggf. eine Paßfeder einpassen. Das bei einer gehärteten Welle sicher auch kein Spass wird. Also dann doch besser ein 20mm Präzisionsrohr 16 cm länge besorgen (Kosten: 1,69€ - brutto) beim Eisenwarenhändler um die Ecke.
Problematisch war nur, dass das Präzisionsrohr nicht präzise 20,0 mm Durchmesser hatte, sondern 20,4 mm. Schmirgelleinen rausgeholt und losgelegt. Nach zwei Abenden und ca. 4 Std. Schmirgelarbeit war ich bei 20,2 mm angelangt und hatte keine Lust mehr. Also zum Metallverarbeitenden Betrieb um die Ecke, der mir für zwei Zabobier das Rohr exakt auf meinen Motor angepasst hat.

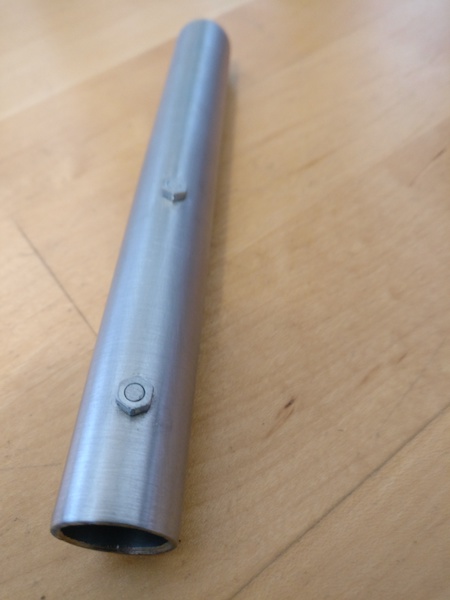

Nun noch zwei exakte Bohrungen in Flucht, Schraube mit Mutter einsetzen und planfeilen.
Übrigens bekommt ihr einen exakten Riss in Flucht mit einem Dreikantstahl einfach gezogen. Rohr in Dreikantstahl gelegt und entlang der Kante anreißen.

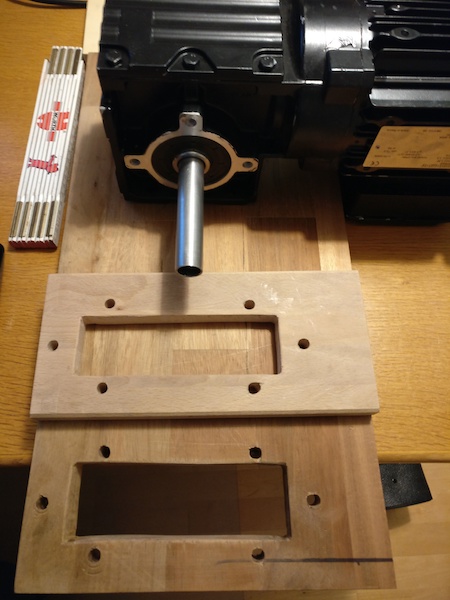

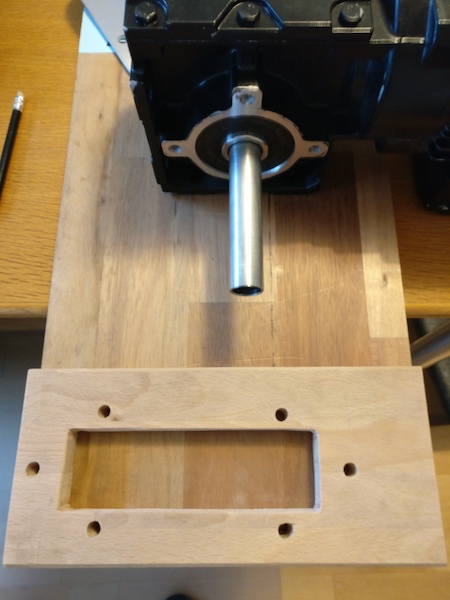

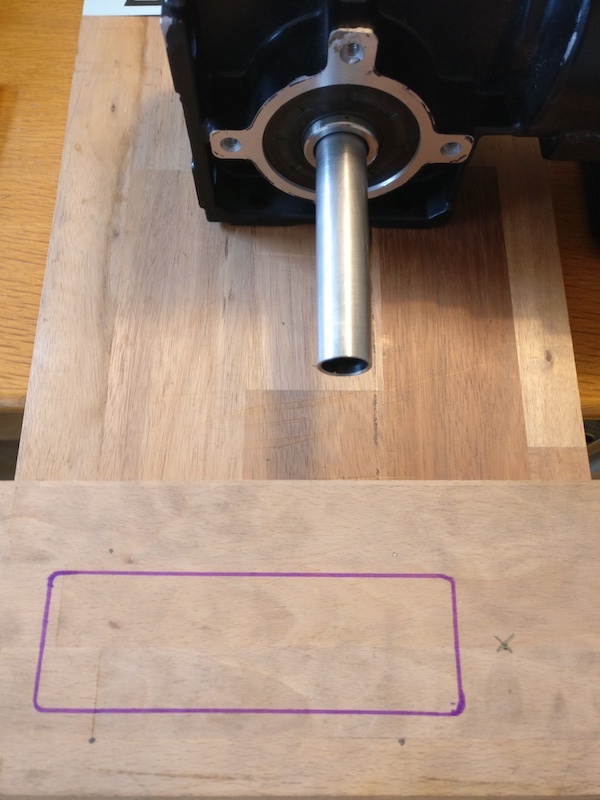

Welle passt!

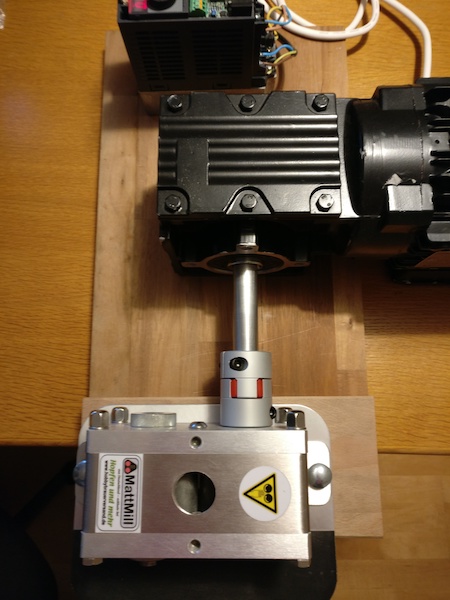

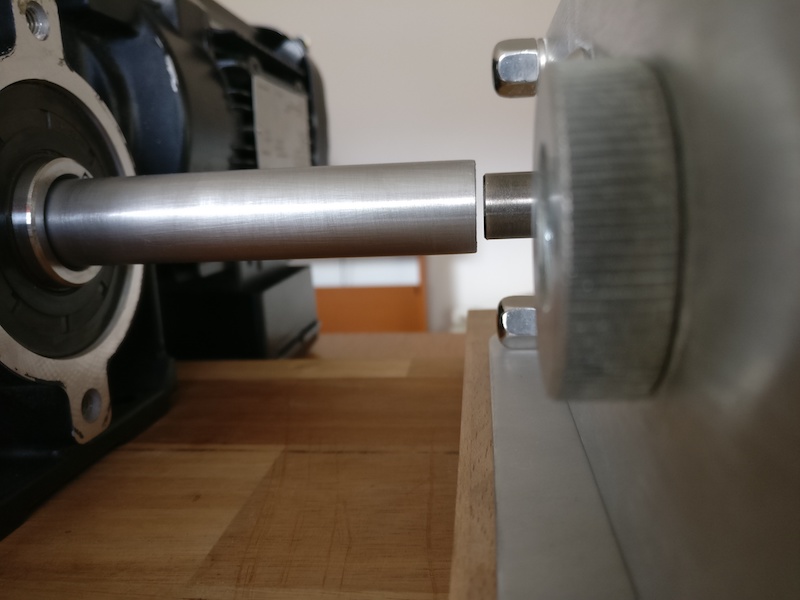

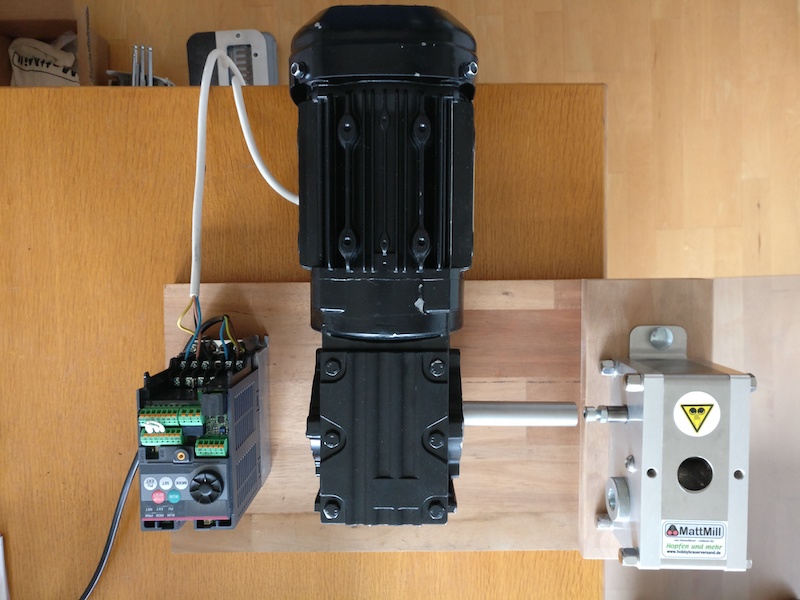

Nächste Aufgabe von der 20 mm Welle auf die 14 mm der Malzmühle kommen.

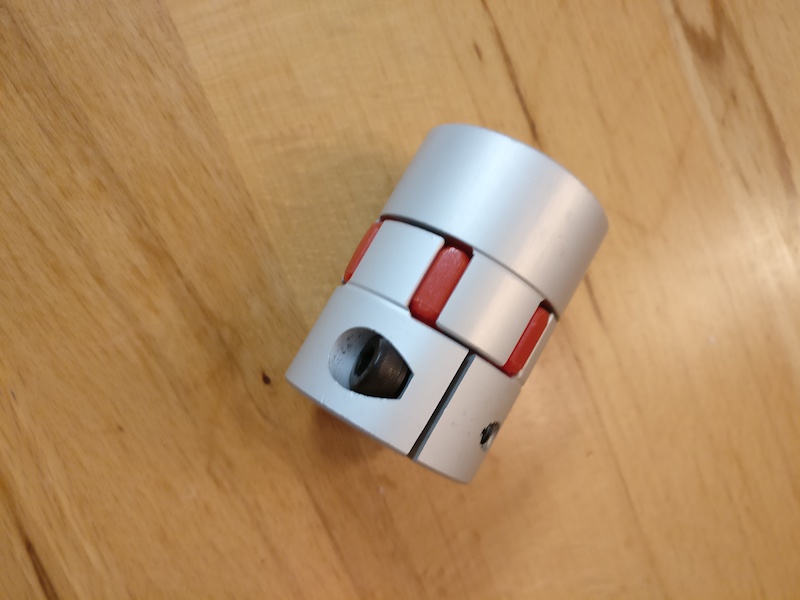

Stichwort: Wellenkupplung. Günstig über die bekannte Internet Plattform von Ali aus China zu beziehen.

Wellenkupplung ist noch unterwegs. ...Fortsetzung folgt !

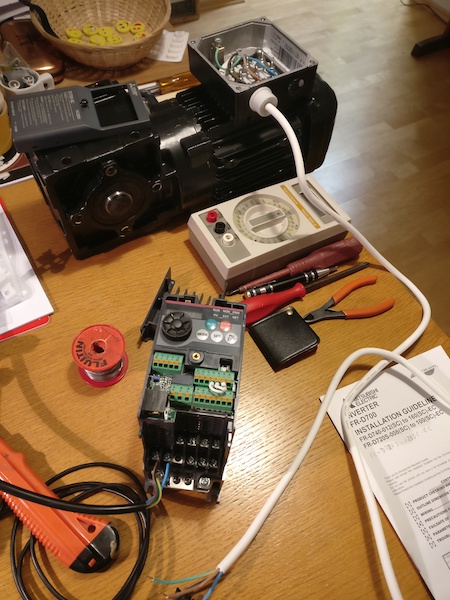

die ansteuerung Frequenzumwandler

Ich selber hab mich früher ja mal mit Elektrotechnik beschäftigt, dass ist aber schon viele Jahre her und mit Drehstrom, Motoren oder Frequenzumwandler hatte ich nie etwas zu tun.
Also rein ins Abenteuer.
Frequenzumwandler gegoogelt und erstmal kalte Füsse bekommen. Holy moly, ganz schon teuer die Dinger, was brauche ich den eigentlich und was kann man da so alles einstellen?
Also um Unterstützung in o.g. Gruppe gebeten. Das Tolle an uns Tüftlern ist doch, dass man immer auf hilfsbereite Menschen trifft. In meinem Fall Tankred selber. Vollprofi!

Aufgabe 1: Finde einen Frequenzumwandler bis 50 Euro, passend für meinen Motor.
Hilfe Tankred! Sooo viele Modelle!?
OK, der Motor kann 3~ 230V (dreieck) oder 3 ~400V (stern) und hat eine Leistung von 0,55kW.
So, an dieser Stelle der Hinweis an alle die noch weniger Ahnung als ich haben. Holt euch professionielle Hilfe! Alles was Ihr ab hier tut ist ansonsten gefährlich - lebensgefährlich!
